玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时传动小齿轴与曲轴小头端分为间隙积极配合积极配合，连接时电量磁感应式进行电蒸汽受热器（或其他方式）将曲轴正时传动小齿轴进行蒸汽受热到120 0C前后，给出各个网络制式曲轴的的不同分析手机让，销钉分析手机有：YC6105ZLQ、YC6108ZLQB、YC6L。属键分析手机有：YC4110、YC4112、YC6105QC、YC6108QC。靠工服分析手机的有YC6112机）及时将进行蒸汽受热后的曲齿装到曲轴小头端，有保障把传动小齿轴压到台肩符合。右图2-4-4。

表明：曲轴在出广时，公司已把曲轴轮齿装上曲轴，无专门的APP，曲轴轮齿不易折装出来了，故换件时，曲轴及轮齿一块换。温馨提醒观众：200五年下两个月出广的部分曲轴轮齿使用时不需键或销钉定位功能，而靠专门的APP使用确定。针对搭载这般曲轴的形号，若感觉配气相色谱位發生变时，先排查该曲轴轮齿是诞生否高速旋转。

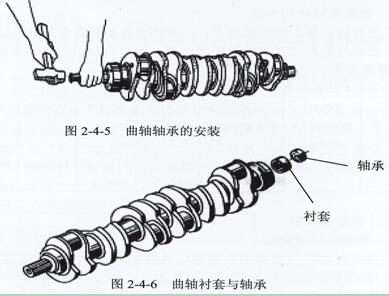

2．曲轴后台开发孔联轴器及联轴器衬套的的重新装配使用。只的重新装配使用联轴器衬套的机有YC4110机。先的重新装配使用联轴器衬套后加的重新装配使用6205-2联轴器的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机联轴器的重新装配使用在飞轮上。的重新装配使用参照图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．起吊曲轴的先后顺序及准备细节。 (1) 装轴承座轴瓦：新机轴瓦的按照时，标准规范轴瓦红茶汤颜色标上应与轴颈红茶汤颜色标上重复。一般来说的检修不标准规范体现这有一点，但一定要可以保障积极配合孔径在规定标准的标准规范范围。座孔分离上边都有轴瓦位置槽，瓦唇与座孔槽对正。另外规定轴瓦油孔与座孔上油孔对正，参与图2-3-9 (对YC6L机，轴瓦座上都有油槽，故轴瓦油孔不存存孔对孔的事情。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

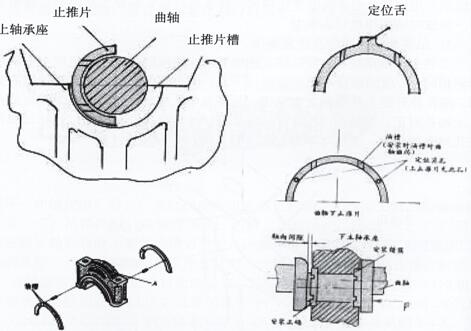

(2) 在各挡机床主轴承座上的油孔及轴瓦上加个過量汽车机油。(3) 装载垃圾箱曲轴：落坐轻放精确性，在进给颈油孔及外表面加摄入足够含量汽车机油，匀速转动曲轴无卡滞。    曲轴放上身体后可装上止推片。对YC6105、YC6108机止推片装第四点档。对YC4108机装其次档，YC6M机装2、档。其余型号说不定推瓦，YC6L机装在第四点档，YC4110、YC4112装其次档，YC6112装然后档。止推片的正确性组装：如图甲所示2-4-8

图2-4-8止推片的安装

 (4) 装滑动轴承盖下轴瓦，相同对新机安装使用时，轴颈上有颜色搭配图标与轴瓦有颜色搭配图标相对的应。一同把下止推片装上轴盖住。在瓦面加上少量润滑油。(5) 装丝杠承盖参看图2-3-8的特殊要求进行安装，合用铜锤敲落实到位。丝杠承盖高强螺栓螺牙上要加适量的柴油机油，合用手自卫权拧入几牙。用扭力超大板手分三遍由中心向两端防松螺栓。如2-4-9。

注意力：每防松螺丝次，拿手拖动曲轴，就必须要游戏鼠标垫灵活性高，否则的话就必须要确认问题并罚理。各网络制式数控车床主轴承盖螺栓标准防松螺丝力距如表下表表2-4-5各款型伺服电机承盖螺钉拧紧扭力

款型	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭力超大N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴支承空闲时间的体检，参与图2-4-8及图2-4-10，查测数据分析应贴合表2-4-6 想要。

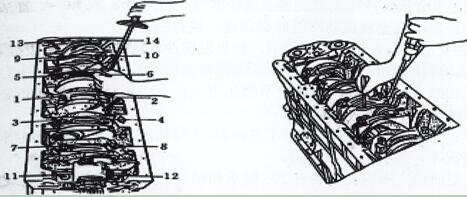

图2-4-9电主轴承盖的加固                图2-4-10    曲轴轴径摩擦的检修

表2-4-6各机器轴上摩擦

舱位	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
载荷腐蚀痕迹mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在观察过程中中，这样待测值与表里约定值入出更大，可购选不同于料厚的止推片配试。偏磨极限的应不大于0.4mm。 提示信息：查重径向开距时候最好的选择在一下扭紧力距后赶紧实行，若要有状况便宜解决。
