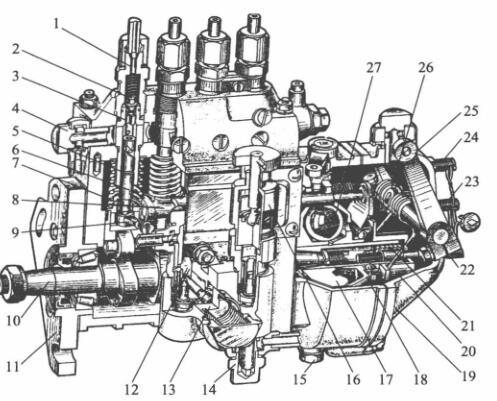

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-压力液压管接线头; 2-很油阀; 3-很油阀块; 4,14-进油螺栓; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵大板扭簧; 8-油门拉杠;  9-调理臂; 10-气缸轴; 11-不变接盘; 12-输油管管道泵剪力轮; 13-输油管管道泵; 15-放油螺塞; 16-手高压油泵;  17-驱动软件盘; 18-从动盘; 19-箱体; 20-滑套; 21-校核大板扭簧; 22-油表的调整螺栓; 23-怠速急停开关螺栓; 24-飞速急停开关螺栓; 25-调压手柄; 26-调压大板扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体屏幕总成的主要是基本功能是有保障泵油开使时的为准性，而对于多缸汽油机认为，需要有保障各缸泵油时的不一致性性。起有保障功效的内脏器官是中键中下部到改变垫铁上平面磨的极度H。当喷汽油泵凸轮机构轴伞蜗轮与曲轴伞蜗轮相比地方需时，H越大，液压泵关机进油孔的时太早，泵油开使时也太早。相反，H越小，泵油开使时越时间延迟。如此要会根据设定和实验设计来定比较适合的中键体事情极度H，以有保障泵油开使时的为准性。

1-气缸轴; 2-轴向液压泵泵斜槽; 3-泵盖; 4-定位手机螺丝钉; 5-回油道; 6-回油孔; 7-有油阀弹黄; 8-有油阀紧座;  9-有油阀; 10-有油阀门法兰; 11-进油孔; 12-进油道; 13-轴向液压泵泵; 14-轴向液压泵泵套简;  15一轴向液压泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-混凝土垫块; 19-滑动

  这对于多缸机，各分泵的H值应一一对应。修正垫铁在喷高压油泵恢复出厂设置时均已调好，不得隨意相互交换。垫铁是用耐腐蚀产品制出齐头并进行热处置以从而提高强度，故而选用中不适合划痕。如长时光选用后划痕较多，可换面选用。

  喷助力泵泵体分前后二个分，喷助力泵上体适用装设轴向注塞泵泵偶件及脸上出油阀偶件，私处适用装设凸轮机构轴、中键体和输助力泵等。泵体前侧中心开了检视窗孔，便于排查和优化喷续航里程。下面有检视汽车机油面的检视孔。喷助力泵上体含有这条油道，与各轴向注塞泵泵套筒地上的环行油槽连通。环行油槽则与轴向注塞泵泵套筒上的进、回油孔连通。由输助力泵供来的高压低压油用进进气软管连接管进人油道中。油道中的静音水压由装在回进气软管连接管内的回油阀把握，一需要增加在5～10kPa范围内内。汽压机过低，在轴向注塞泵泵下行速度时，静音没法速度快用进油孔进人轴向注塞泵泵上端油腔。当续航里程过少而使汽压机上升时，很多的静音会顶开回油阀流往静音细滤器中。
